氣液增壓缸氣路連接圖及動作順序-不得不知！
發(fā)布時間：2017-08-14
最近，經常有客戶來電詢問
氣液增壓缸氣路怎么連接。由于其種類繁多，氣路連接方式方法也就有所差異，客戶只需按照對應的連接圖進行接線即可。玖容小編在此主要跟大家分享的是標準型以及水平安裝型的氣液增壓缸連接圖及其動作順序，更多內容可點擊右側咨詢窗口免費咨詢得到。
氣液增壓缸氣路連接圖符號說明：A：增壓缸預壓回位氣口；B：增壓缸預壓下降氣口；C：增壓缸增壓回位氣口；D：增壓缸增壓下降氣口；DT1：增壓缸控制預壓電磁閥；DT2：增壓缸控制增壓電磁閥。
一、JRA標準型氣液增壓缸氣路連接圖：

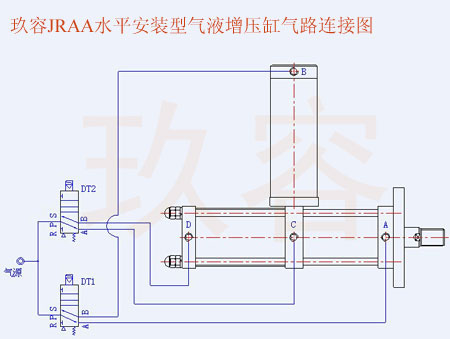

二、JRAA水平安裝氣液增壓缸氣路連接圖：
氣液增壓缸動作順序：
1、當電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；
2、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；
3、根據加工工件保持需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；
4、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，此時一個動作循環(huán)就完成了。
溫馨提示：
氣液增壓缸氣路連接一定要注意增壓機氣口和電磁閥插口的對應，不對會造成增壓缸不能正常運行甚至損壞，大大減少其使用壽命，連接最好由專業(yè)人員進行，如有不清楚的地方或相關需求都可向我司免費咨詢
13450680298楊小姐。
